Apa itu VGA?

Video Graphics Array (VGA), adalah sebuah standar tampilan komputer analog yang dipasarkan pertama kali oleh IBM pada tahun 1987. Walaupun standar VGA sudah tidak lagi digunakan karena sudah diganti oleh standar yang lebih baru, VGA masih diimplementasikan pada Pocket PC. VGA merupakan standar grafis terakhir yang diikuti oleh mayoritas pabrik pembuat kartu grafis komputer. Tampilan Windows sampai sekarang masih menggunakan modus VGA karena didukung oleh banyak produsen monitor dan kartu grafis.

Video Graphics Array (VGA) ini biasa dinamakan juga dengan video card, video adapter, display card, graphics card, graphics board, display adapter atau graphics adapter. Istilah VGA sendiri juga sering digunakan untuk mengacu kepada resolusi layar berukuran 640×480, apapun pembuat perangkat keras kartu grafisnya. Kartu VGA berguna untuk menerjemahkan keluaran komputer ke monitor. Untuk proses desain grafis atau bermain permainan video, diperlukan kartu grafis yang berdaya tinggi. Produsen kartu grafis yang terkenal antara lain ATI dan nVidia.

Fungsi:

Fungsi VGA Card, yang sering disebut Graphic Card (kartu grafis) ataupun Video Card, berfungsi untuk menerjemahkan/mengubah sinyal digital dari komputer menjadi tampilan grafis pada layar monitor. Kartu VGA (Video Graphic Adapter) berguna untuk menerjemahkan output (keluaran) komputer ke monitor. Untuk menggambar / design graphic ataupun untuk bermain game. VGA Card sering juga disebut Card display, kartu VGA atau kartu grafis. Tempat melekatnya kartu grafis disebut slot expansi. Chipset/prosesor pada kartu VGA, banyak sekali macamnya karena tiap-tiap pabrik kartu VGA memiliki Chipset andalannya. Ada banyak produsen Chipset kartu VGA seperti NVidia, 3DFX, S3, ATi, Matrox, SiS, Cirrus Logic, Number Nine (#9), Trident, Tseng, 3D Labs, STB, OTi, dan sebagainya.

Jenis Memori VGA

Berdasarkan klasifikasi memori yang dipergunakannya, maka kartu VGA dapat dibedakan menjadi beberapa jenis sebagai berikut :

1. DRAM (Dynamic RAM)

adalah VGA card yang banyak digunakan pada kartu grafik 8 bit, 16 bit dan 32 bit yang memiliki kecepatan 80ns atau 70ns (nanosecond). Penggunaan DRAM ini diperuntukan untuk komputer tingkat entry level dimana tidak membutuhkan kecepatan yang tinggi dan jumlah warna yang banyak.

2. EDO RAM (Extended Data Output)

adalah jenis VGA card yang menggunakan memori EDO RAM dengan kapasitas kecepatan 60ns sampai 35ns, dan biasanya digunakan pada VGA card 64bit.

3. VRAM (Video RAM)

Kartu VGA yang mengintegrasikan memori VRAM adalah berkecepatan 20 atau 10 ns, VRAM lebih mahal dibandingkan DRAM karena VRAM lebih cepat dari DRAM. Penggunaan VRAM pada kartu VGA ditujukan untuk komputer kelas atas. VRAM biasa dipasang pada VGA yang dikonsentrasikan untuk desain grafis. Contoh kartu VGA yang menggunakan VRAM adalah Diamond Fire GL, Diamond Stealth 3000 3D, Diamond Stealth 64, dsb.

4. SGRAM (Syncrhronous Graphic RAM)

adalah jenis VGA card yang menggunakan memori SGRAM dengan kapasitas kecepatan kurang dari 10ns. Jenis VGA ini merupakan jenis kartu grafik kelas atas yang mampu digunakan untuk 3D Accelerator. Salah satu contoh VGA card yang menggunakan memori SGRAM yaitu ATI Rage 3D Pro.

5. RDRAM (Rambus Dynamic RAM)

adalah jenis memori yang pertama kali dibuat pada tahun 1999 oleh perusahaan yang bernama Rambus. RDRAM mempunyai bandwidth yang menyamai kebutuhan bandwidth pada prosesor pentium 4 dan memiliki teknologi dual channel yang pertama kali diperkenalkan oleh RDRAM. Saat ini memori RDRAM tidak lagi digunakan pada komputer karena harganya yang mahal dan kini ada opsi lain yang mampu menyamai kemampuan RDRAM yaitu DDR/DDR2.

Jenis Input dan Output VGA

Berikut ini adalah macam-macam bentuk fisik VGA berdasarkan sistem Input dan Outputnya yaitu:

1. VGA ISA (Industry Standart Architecture)

Adalah jenis VGA Card yang ditancapkan pada ekspansi slot ISA (Industry Standart Architecture) bus yang masih menggunakan sistem I/O 8 bit dan I/O 16 bit. kini jenis VGA card ini sudah tidak lagi digunakan karna kinerjanya yang lambat dan kombinasi warnanya masih sangat terbatas.

Bentuk detail fisik slot ekspansi ISA bus dapat dilihat pada gambar di bawah ini :

Gambar model slot ekspansi ISA (Industry Standard Architecture) bus dengan sistem I/O 8-bit atau dikenal dengan sebutan "XT bus".

Gambar model slot ekspansi ISA (Industry Standard Architecture) bus dengan sistem I/O 16-bit atau dikenal dengan sebutan "AT bus".

2. VGA EISA (Extended Industry Standart Architecture)

Adalah jenis VGA Card yang dipasang pada slot ekspansi EISA bus dan memiliki sitem I/O 32-bit. Sama dengan versi terdahulunya yaitu VGA ISA, kini jenis VGA ini sudah tidak lagi digunakan karna keterbatasan kecepatan dan kehalusan gambar dan warna yang dihasilkan. teknologi ini pertama diperkenalkan pada tahun 1988.

Bentuk detail fisik slot ekspansi ISA bus dapat dilihat pada gambar di bawah ini :

Gambar model slot ekspansi EISA (Extended Industry Standard Architecture) bus dengan sistem I/O 32-bit.

3. VGA PCI (Peripheral Component Interconnect)

Adalah jenis VGA Card yang dipasang pada slot ekspansi PCI bus yang memiliki sistem I/O 32-bit dan 64-bit. Saat ini, jenis VGA ini sudah tidak digunakan lagi pada komputer karena keterbatasan kecepatan dan warnanya. dan jenis VGA ini pertama kali diperkenalkan pada tahun 1993.

Bentuk detail fisik slot ekspansi ISA bus dapat dilihat pada gambar di bawah ini :

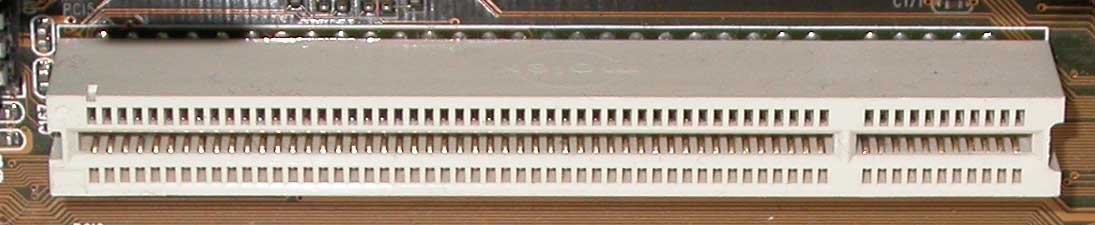

Gambar model slot ekspansi PCI (Peripheral Component Interconnect) bus dengan sistem I/O 32-bit atau 64-bit.

4. VGA AGP (Accelerated Graphics Port)

Adalah jenis VGA Card yang dipasang pada slot ekspansi AGP bus yang memiliki sistem I/O 128-bit dan 256-bit. Alasan pertama dibuatnya jenis VGA card ini adalah untuk meningkatkan transfer data kedalam memori secara signifikan dari komputer ke monitor. Ciri khas yang dimiliki oleh VGA Card jenis ini adalah bentuk pin yang vertikal yang menyerupai sarang lebah.

Bentuk detail fisik slot ekspansi ISA bus dapat dilihat pada gambar di bawah ini :

Gambar model slot ekspansi AGP (Accelerated Graphics Port) bus dengan sistem I/O 128-bit atau 256-bit.

Ciri-ciri bentuk fisik kartu VGA: AGP 3,3 volt, AGP 1,5 volt, AGP Universal, AGP Pro 3,3 volt, AGP Pro 1,5 volt, dan AGP Pro Universal.

5. VGA PCIe (Peripheral Component Interconnect Express)

Adalah jenis VGA Card yang dipasang pada slot ekspansi PCIe bus yang memiliki sistem I/O berangkai dan memiliki kecepatan 32GB/s. VGA Card ini merupakan pengembangan paling baru dari versi-versi terdahulunya yang memiliki kemampuan paling baik dan pertama kali diperkenalkan pada tahun 2004.

Bentuk detail fisik slot ekspansi ISA bus dapat dilihat pada gambar di bawah ini :

Gambar model slot ekspansi PCIe (Peripheral Component Interconnect Express) bus yang adalah berangkaian seri sistem I/O-nya, dengan kecepatan transfernya adalah mencapai hingga 32 GByte/s.

Bentuk detail fisik slot ekspansi PCIe bus (PCIe 1x, PCIe 4x, PCIe 8x, dan PCIe 16x).

Bentuk detail fisik slot ekspansi PCI bus dan PCIe bus (PCIe 1x dan PCIe 16x).

Demikian penjelasan tentang fungsi dan jenis VGA komputer dari yang terdahulu hingga yang digunakan pada saat ini. Bagaimana? anda sudah bisa dapat gambaran singkat tentang fungsi dan perkembangan VGA bukan?

Sekian dulu artikel dari saya. Dan Salam TKJ!
